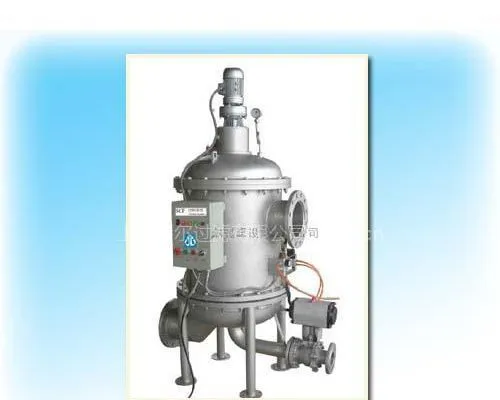

萨尔® 全自动反冲洗自清洗过滤器(SCF 系列)

SCF 系列过滤器适用于过滤高流量、高速度、低粘度流体的颗粒杂志。过滤器为机电一体

化产品，具有设计合理、过滤效***、运行成本低、反冲洗过程中仍能连续过滤等优点，广泛

应用于冶金、化工、电力、油田回注水、环保水等领域。

SCF系列过滤器工作原理

被过滤的液体从进口进入过滤器，经过下固定板进入滤网，液体从滤网内侧流向外侧，并从滤

筒出口流出过滤器；反冲洗排出的杂质从排污口排出。

过程描述：

◆液体从滤网内侧流向外侧过程中，固体颗粒被截留在滤网内侧。随着污染物的增多，过滤器

污染侧和清洁侧之间的压差也逐渐增大。当压差达到设定值时，压差表发讯，过滤器开始逐一

对内部过滤网进行自动反冲洗清洗工作过程。

反冲洗过程：

◆减速电机通过中间轴驱动冲洗臂转动，由光电定位开关控制冲洗臂的转动角度，使之与被清

洗滤网对正；

◆排污阀开启，使被清洗滤网外侧（清洁侧）与排污之间形成压力差；

◆在压力差的作用下，清洁侧液流从被清洗滤网的外侧流向内侧，进行反冲洗，聚积在滤网内

侧的污染物被冲掉并通过排污口排出过滤器；

每个滤网的反冲洗时间已设定，当达到反冲洗设定的时间后，排污阀关闭，该滤网的反冲洗过

程结束，减速电机再次驱动冲洗臂转动，对下一个(组)滤网进行反冲洗，排污阀再次开启，以

此类推对每个滤网进行反冲洗；

◆全部滤网清洗完成后，冲洗臂在光电开关的控制下回到原始位置，一个反冲洗周期结束；

◆由于反冲洗是一个(组)滤网一个(组)滤网的冲洗过程，因此在反冲洗过程中，过滤器仍能保

持液流的过滤状态。

反冲洗过程设定：

◆压差设定：过滤器设有压差调节表，用于过滤器压差值的设定；

时间设定：控制箱设有时间设定装置，可根据用户要求设定过滤器反冲洗过程的时间周期；压

差设定和时间设定为反冲洗设定过程，两种设定同时存在，且压差设定优先。

手动启动：除压差设定和时间设定自动反冲洗过程外。还有按TEST 键手动启动反冲洗过程，

供调试检修时用。

SCF系列过滤器设计特点

◆过滤设备采用***技术的内部机械结构，实现了真正意义上的高压反冲洗功能，可轻松***

地清除滤网截留的杂质，清洗***，通量无衰减，保障了过滤效率和长久的使用寿命。

◆过滤设备采用304、316L 不锈钢楔形滤网，强度大、精度高、耐腐蚀，过滤精度可达25

微米。

◆过滤设备通过自身的检索和应变功能，实现自动反冲洗，可应对不稳定的水质波动，无需人

工干预。

◆过滤器设备易损件少，无耗材，运行维护费用低，操作管理简单。

◆过滤设备控制系统反应灵敏，运行***，可以根据不同水源和过滤精度灵活调整反冲洗压差

时间和时间设定值。

◆过滤设备在反冲洗过程中，各个(组)滤网依次进行反冲洗操作；确保滤网安全、高效清洗，

而其他滤网不受影响，继续过滤。

◆过滤设备采用气动排污阀，反冲洗历时短，反冲洗耗水量少，环保经济。

◆过滤设备结构设计紧凑合理，占地面积小，安装移动灵活方便。

◆过滤设备电器系统采用集成控制模式，可以实现远程控制。

SCF系列过滤器应用领域

生活用水、生产工艺给水、过滤超滤、反渗透、软化、离子交换等预处理、油田回注水、循环

冷却水、中水回用、地下水、地表水除浊净化、锅炉回水、景观水、市政、绿地喷洒、农业喷

灌、高尔夫球场用水过滤

SCF 安装尺寸示意图SCF 三维结构图

SCF系列过滤器安装尺寸、技术参数表

2009-1

产品型号A(mm) B(mm) C(mm) D(mm)

进出口径

（mm）

排污口尺寸

（mm）

参考流量

（m3/h）

SCF -300 1690 265 640 300 DN50、80 DN50 50

SCF -350 1720 265 660 350 DN80、100 DN50 56

SCF -400 1760 265 680 400 DN100、150 DN50 100

SCF -500 1860 290 715 500 DN200 DN80 150

SCF -600 1930 290 755 600 DN250 DN80 250

SCF -700 2040 335 755 700 DN300 DN100 400

SCF -800 2105 335 770 800 DN350 DN100 500

SCF -1000 2220 335 800 1000 DN400 DN100 700

SCF -1200 2360 365 825 1200 DN500 DN100 1000
